特点；台式钻床主要作中小型零件钻孔、扩孔、绞孔、攻螺纹、刮平面等技工车间和机床修配车间使用，与国内外同类型机床比较，具有马力小、刚度高、精度高，刚性好，操作方便，易于维护的特点。

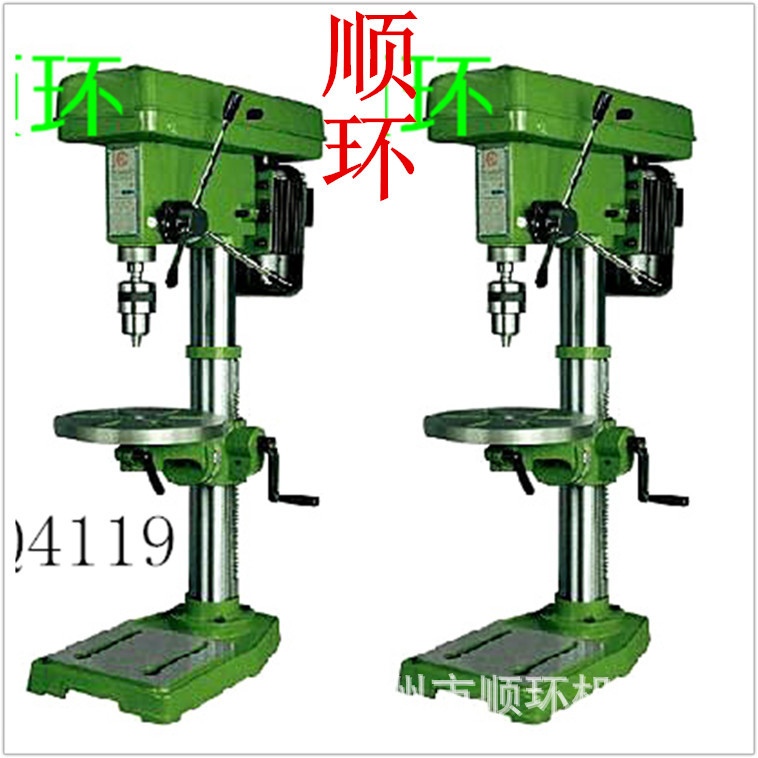

台式钻床简称台钻，是一种体积小巧，操作简便，通常安装在专用工作台上使用的小型孔加工机床。台式钻床钻孔直径一般在13毫米以下，最大不超过16/19毫米。其主轴变速一般通过改变三角带在塔型带轮上的位置来实现，主轴进给靠手动操作。
台式钻床可安放在作业台上，主轴垂直布置的小型钻床。立式钻床主轴箱和工作台安置在立柱上，主轴垂直布置的钻床。摇臂钻床可绕立柱回转、升降，通常主轴箱可在摇臂上作水平移动。铣钻床工作台可纵横向移动，钻轴垂直布置，能进行铣削的钻床。孔深钻床使用特制深孔钻头，工件旋转，钻削深孔的钻床。平端面孔中心孔钻床切削轴类端面和用中心钻加工的中心孔钻床。卧式钻床主轴水平布置，主轴可垂直移动的钻床。

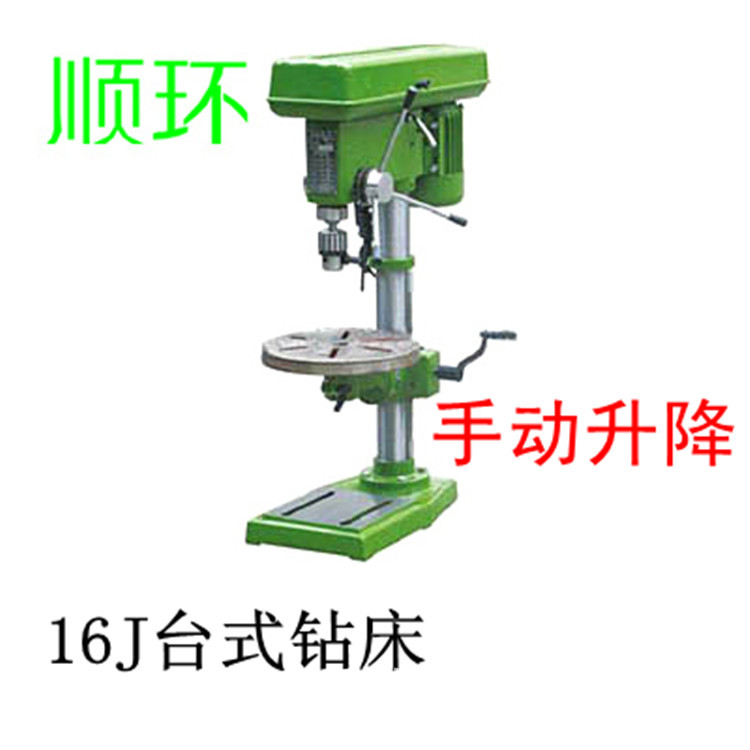

主要技术参数 | 19J台钻 | 16J台钻 |
钻孔最大直径 （mm） | 19 | 16 |
工作台行程 （mm） | 410 | 360 |
主轴行程 （mm） | 90 | 85 |
主轴中心至立轴表面距离（mm） | 200 | 178 |
主轴锥度 | 莫氏2 | 莫氏2 |
立柱直径 | 80 | 72 |
主轴转速级数 | 12 | 12 |
主轴转速范围 （rpm） | 250-3200 | 250-3200 |
电机功率 （kw） | 0.55 | 0.37 |
总高 （mm） | 992 | 992 |
包装尺寸 （mm） | 1050x320x600 | 800x500x300 |
净重/毛重 （kg） | 88/95 | 66/70 |
零售价(元)不含运费不含税 |
|
|
台钻安全操作规程：
1、使用前要检查钻床各部件是否正常;
2、钻头与工件必须装夹紧固，不能用手握住工件，以免钻头旋转引起伤人事故以及设备损坏事故;
3、集中精力操作，摇臂和拖板必须锁紧后方可工作，装卸钻头时不可用手锤和其他工具物件敲打，也不可借助主轴上下往返撞击钻头，应用专用钥匙和扳手来装卸，钻夹头不得夹锥形柄钻头;
4、钻薄板需加垫木板，钻头快要钻透工件时，要轻施压力，以免折断钻头损坏设备或发生意外事故;
5、钻头在运转时，禁止用棉纱和毛巾擦拭钻床及清楚铁屑。工作后钻床必须擦拭干净，切断电源，零件堆放及工作场地保持整齐、整洁。
小型钻铣床主要参数：
主要技术参数 | ZX16钻铣床 | ZX20钻铣床 | ZX40钻铣床 |
钻孔最大直径（mm） | 16 | 20 | 40 |
端铣最大宽度（mm） | 30 | 40 | 100 |
立铣最大直径（mm） | 8 | 10 | 18 |
最大攻丝直径（mm） | 10 | 12 | M16 |
最大平磨砂轮直径（mm） |
|
| 150 |
主轴端面至工作台距离（mm） | 80-380 | 70-410 | 100-530 |
主轴转速范围（rpm）） | 250-3200 | 250-3200 | 160-3165 |
工作台尺寸（mm） | 420x160 | 500x200 | 800x240 |
工作台行程（mm） | 250x120 | 250x140 | 400x215 |
外形尺寸（mm） | 750x580x1100 | 850×780×1200 | 1140x1100x1500 |
电动机功率（kw） | 0.37 | 0.75 | 1.5 |
净重/毛重（kg） | 100/150 | 150/170 | 410/460 |
可根据客户要求安装脚踏开关或者倒顺开关，实现攻丝功能.
用途：
适用于各种中小型零件加工，特别是有色金属材料；塑料；尼龙的切削，具有结构简单，操作灵活等优点，广泛用于单件或是成批的机械制造；仪表工业；建筑装饰和修配部门。钻铣床是一种中小型通用金属切削机床，即能卧铣，又能立铣。它适用于钻、扩、铰、镗、孔加工；如用圆片铣床、角度铣刀、形成铣刀及端面铣刀，能铣削平面、斜面、垂直面和沟槽等。装上附件立铣头后，可作为多方向的铣削工作。在装上附件分度头后，可作摸数m=3毫米以下的直齿、锥齿轮及螺旋齿等的铣削工作。由于本机床应用广泛，故适合一般修理与工具车间；单件或小批生产车间使用为宜。
本机床结构是由床身、底座、三角体、工作台和滑座、滑臂回转座、铣头、冷却及润滑、电器系统等九个主要部件组成
床身装在底座上，床身下腹内装主电机。通过一对三角皮带轮传给I轴进入床身齿轮箱，经过六对齿轮传动给主轴，主轴前端为莫氏4号锥孔。即可装置端铣刀柄，亦可装置刀杆，长刀杆另一头支承在挂架的轴承孔内，刀杆支架则装在滑臂的燕尾导轨上。
